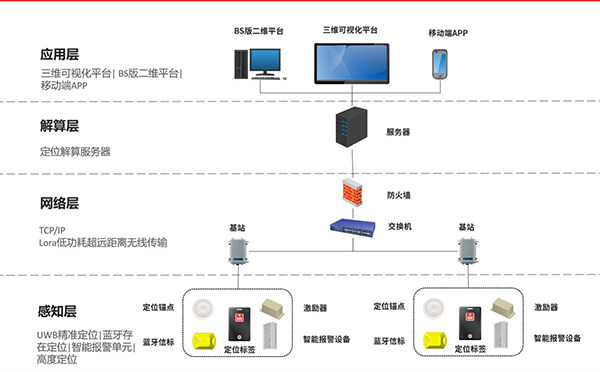

感知層：系統定位功能的主體部分。用于部署定位硬件設備，采集標簽的測距信息。定位設備層，包括定位標簽、定位錨點、激勵器、智能報警單元、藍牙信標。通過多種定位技術的融合，實現精準定位、存在性定位、線性定位、樓層高度定位等多種定位場景。
網絡層：用于將感知層采集的數據包傳輸給解算服務器，進行數據處理。網絡層設備包括基站、交換機、防火墻。
解算層：用于處理從網絡層上傳的測距數據。通過解算算法、濾波算法的處理，終計算出標簽的物理位置展示在三維和二維智能管控端。
應用層：用于實時定位的展示，以及歷史軌跡、電子圍欄、監控中心、車輛定位、各種定位信息分類統計、報警信息的查詢。對接視頻監控系統，可調取實時監控，查看回放視頻等。應用層支持三維可視化平臺、B/S架構二維可視化平臺、APP。
系統功能
1.三維可視化平臺：三維可視化平臺的三維建模技術室內采用3D激光掃描技術+室外采用無人機傾斜攝影技術進行基礎數據搭建，通過3Dmax建模軟件生成等比例三維模型，終實現Unity 3D游戲級平臺展示。
2.監控報警：針對全廠高風險作業、電子圍欄非法闖入、靠近危險區、超時停留、SOS報警求救等安全相關事項進行24小時實時監控，發現異常實時反饋現場作業人員并通知相關負責人，提高安全管理的及時性，將安全風險降到低。

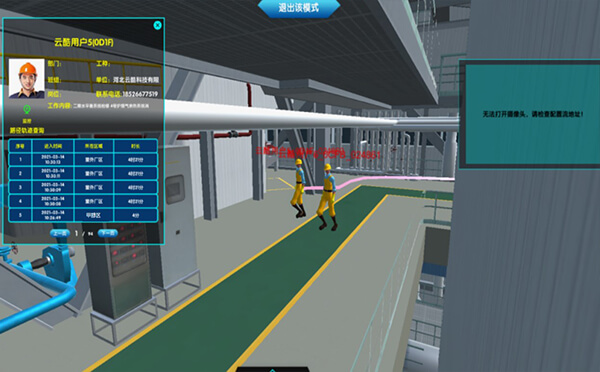

3.實時定位：當作業人員攜帶電子標簽在現場作業時，系統后臺會實時解算人員位置并在三維地圖上顯示。被定位的人員支持按人員類型分顏色顯示，按人員類型顯示和隱藏。
4.生產區域人數統計：系統后臺根據實時人員位置自動統計不同區域人員數量分布，通過柱形圖和氣泡圖進行展示，點擊匯總信息可調取各區域詳細人員信息列表，可快速定位至任意人員位置，聯動視頻查看現場情況。支持人員按單位查看，如按職工和外委人員分類顯示。可查看職工各區域分布情況和外委人員各區域分布情況。

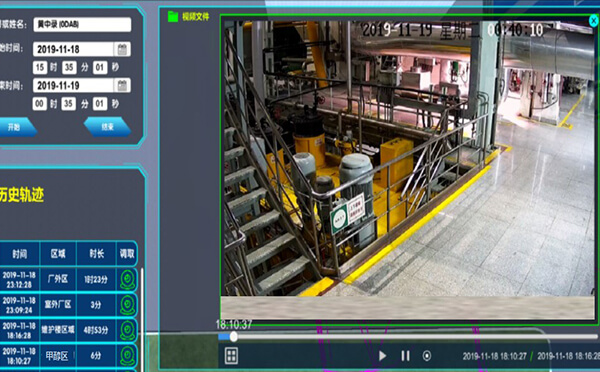

5.歷史軌跡查詢：歷史軌跡由人員行走的路線軌跡和進出各區域及各建筑物的歷史時間列表構成，可聯動對應的歷史時間段的視頻監控一起播放，視頻監控畫面可按1/4/9/16四種不同的宮格進行顯示，全方位還原當時的真實情況。
6.電子圍欄：電子圍欄可在三維地圖上可視化配置，圍欄支持多種形狀，滿足不同設備及區域需求。電子圍欄按類型可分為固定、臨時和自動圍欄，自動圍欄可根據接入作業信息自動開啟關閉相應的圍欄，防止非授權作業人員闖入。電子圍欄按照報警種類可分為闖入報警圍欄、靠近報警圍欄、超時報警圍欄，用戶可根據不同業務需求設置不同的報警規則。
7.視頻聯動：三維地圖上顯示各區域視頻監控設備的統計與分布。可快速定位視頻設備，支持實時與歷史視頻的調取查看。可基于人員當前位置自動調取對應的視頻監控，支持人員移動時的視頻自動切換。對于發生異常的情況，可基于人員歷史軌跡不同位置及不同時段調取相應位置相應時間段的歷史視頻監控，方便事故分析及責任劃定。
通過人員區域定位、視頻監控、視頻與關鍵區域聯動、實現人員越界報警、外委人員低安全等級報警、無信號或超時作業報警,及時監控人員現場作業情況，尤其是高風險作業，有效實現人員實時安全監控與風險管控。實現外委人員現場作業實時監控、實時監測非法闖入、超時作業、視頻聯動監測反違章作業，人員安全培訓等級及持證上崗資質審查等，有效降低外委人員安全風險。
